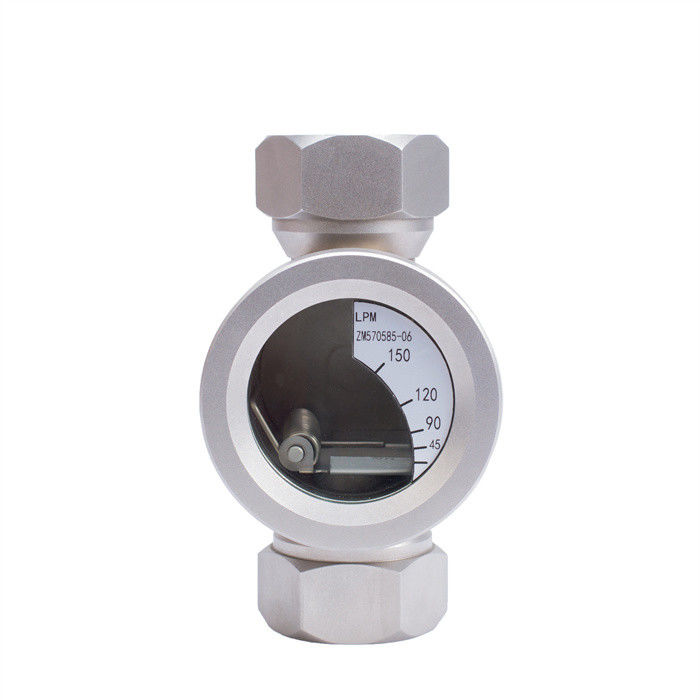

Indicador de flujo visual 304 Indicador de flujo de agua de acero inoxidable

Descripción

NT1comunicación de los datos

Resumen general

El medidor de flujo es adecuado para tuberías de producción industrial como petróleo, productos químicos, fibras químicas, medicina, alimentos, plantas de energía, bombas y equipos metalúrgicos.Puede observar las condiciones de reacción de flujo de líquidosEl sistema de conducción de tuberías es una de las piezas imprescindibles de las tuberías, y es un elemento indispensable para garantizar la normalidad de la producción y la calidad de los productos.

Principio de trabajo

El dispositivo de flujo de visión consiste en vidrio de visión, boquilla, solapa, dial, etc. La conexión del proceso puede ser en forma de hilos, bridas, abrazaderas, etc. El medidor de flujo puede medir el flujo de líquido, gas,y vaporEl ángulo de rotación del colgajo es proporcional al flujo.El flujo de escala correspondiente a la solapa es el flujo actual de la tuberíaEl medidor de flujo de placa giratoria solo puede medir el flujo en una sola dirección, pero la medición del flujo no se ve afectada por la dirección de instalación.

Parámetros y componentes técnicos de la serie de dispositivos de transmisión

Tipo de rosca: DN15-DN50 (1/2-2 pulgadas)

Tipo de brida: DN15-DN400 (1/2-16 pulgadas)

Nivel de presión: 0.6/1.0/1.6/2.5/4.0/6.4MPA (150LB-300LB)

Resistencia a la presión del vidrio: lámina de vidrio de borosilicato templado ≤ 2,5 MPa lámina de vidrio de cuarzo ≤ 10,0 MPa

Material del cuerpo de la válvula: acero inoxidable (304 acero inoxidable)

Señales de sellado: anillo O de caucho de flúor, junta de politetrafluoroetileno

Mantenimiento y mantenimiento de ventanas de vidrio

(1) La ventana de vidrio se utiliza para observar la reacción de flujo de líquido, gas, vapor y otros medios y debe mantenerse limpia y libre de polvo.

(2) El vidrio es una pieza que se puede usar, así que tenga cuidado al instalar el vidrio.

(3) La resistencia a la temperatura y a la presión del vidrio tiene ciertas limitaciones, que dependerán de la situación real.A continuación se presentan los parámetros físicos experimentales del proceso de fabricación de vidrio estándar nacional.: Resistencia a la temperatura: vidrio de borosilicato templado ≤ 200°C, vidrio de cuarzo ≤ 1000°C, vidrio de aluminosilicato ≤ 450°C Resistencia a la presión: lámina de vidrio de borosilicato templado ≤ 2.Hojas de vidrio de cuarzo de 5MPa ≤ 10.0MPa Vidrio aluminosilicato ≤ 6,4MPa Vidrio ordinario ≤ 0,6MPa

(4) La temperatura de cambio repentino permitida es < 60°C, y el vidrio se romperá debido a una diferencia de temperatura excesiva.

Las normas de ensayo del vidrio: diseño, fabricación y aceptación con referencia al "Manual de tuberías químicas" y al HGJ501-502-86 "Vídeo de ventana a presión".Asegúrese de que los sujetadores, la placa de fondo de vidrio, la pieza de vidrio y el anillo de sellado están libres de escombros antes de que puedan instalarse uniformemente.

Las dimensiones:

Embalaje y entrega


Preguntas frecuentes
1P: ¿Qué información se debe proporcionar para elegir el modelo adecuado?
A: Campo de aplicación, presión nominal, temperatura media y media, fuente de alimentación, salida,
Rango de flujo, precisión, conexión y otros parámetros.
2P: ¿Es usted una empresa comercial o un fabricante?
R: Somos un fabricante certificado ISO especializado en instrumentos de medición de nivel y de flujo.
El servicio OEM y ODM está disponible. Bienvenido a visitarnos en China.
3P: ¿Cuál es su MOQ?
R: Para comenzar nuestra cooperación, el pedido de muestras es aceptable.
4P: ¿Cuál es su fecha de entrega para el medidor de flujo de aceite de combustible diésel de micro turbina inteligente?
R: La fecha de entrega es de aproximadamente 3-15 días hábiles después de recibir el pago.
5P: ¿Cuáles son sus términos de pago?
R: Apoyamos T/T, PayPal, Western Union.
Para el pedido de producción en masa, es un depósito del 30% por adelantado y un saldo del 70% antes del envío.
6P: ¿Tiene una garantía para el medidor de flujo?
R: Sí, tenemos la garantía de 12 meses.
