Transmisores de presión inalámbricos para la medición de la presión de pozos de petróleo y gas

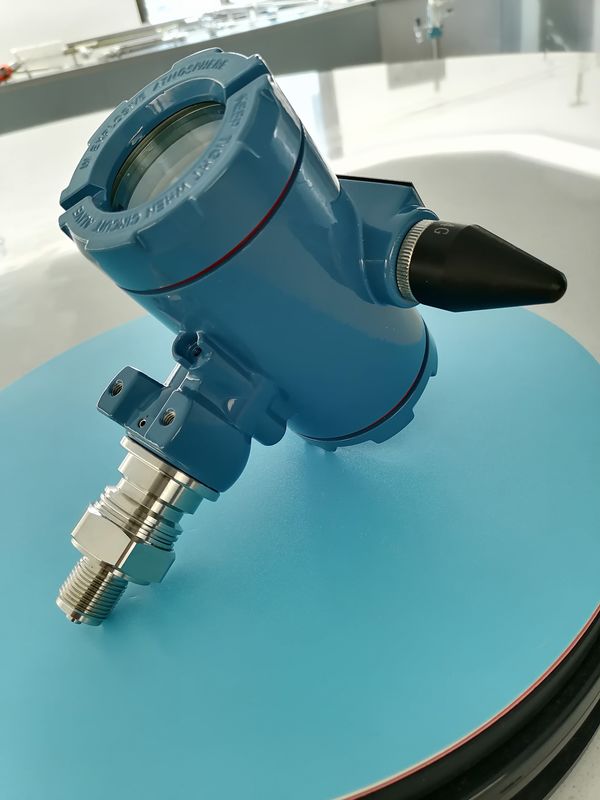

Presentación de la imagen del producto

Un transmisor de presión inalámbrico es un dispositivo utilizado para medir y transmitir datos de presión.Transmite señales de presión al extremo receptor a través de la tecnología de comunicación inalámbrica para lograr el monitoreo remoto y la transmisión de datosEn comparación con los transmisores de presión con cable tradicional, los transmisores de presión inalámbricos no requieren cableado, son más flexibles de instalar,y son adecuados para su uso en aplicaciones donde el cableado no es fácil o se utilizan dispositivos móviles.

Composición del transmisor de presión inalámbrico
1. **Sensor de presión**: detecta la presión del medio medido y la convierte en una señal eléctrica.
2. **Circuito de procesamiento de señal**: Condiciona y amplifica la señal eléctrica para su transmisión.
3. **Módulo de comunicación inalámbrica**: Transmite la señal procesada de forma inalámbrica, como LoRa, Zigbee, NB-IoT, Wi-Fi o Bluetooth.
4. **Sistema eléctrico**: generalmente alimentado por baterías, y algunos utilizan energía solar u otros métodos de autoalimentación.
5. **Caixa y protección**: Para adaptarse a ambientes industriales hostiles, se suelen utilizar carcasas resistentes a la corrosión, a prueba de agua y a prueba de explosiones.

Escenarios de aplicación
- ** Automatización industrial**: Apto para el control de la presión de las tuberías de las fábricas, tanques de almacenamiento, calderas, etc.
- **Industria del petróleo y del gas**: se utiliza para medir la presión en yacimientos petrolíferos y pozos de gas.
- ** Tratamiento de aguas y protección del medio ambiente**: monitorear los equipos de tratamiento de aguas y la presión de las tuberías.
- Sistema HVAC: detecta los cambios de presión en los sistemas de aire acondicionado y HVAC.
- Agricultura inteligente: control de la presión del agua en los sistemas de riego.

Ventajas
- ** Instalación flexible**: no se requiere cableado, lo que ahorra tiempo y costes de instalación.
- ** Fácil mantenimiento **: reducir las reparaciones debidas a daños o desgaste del cableado.
- **Monitoreo remoto**: admite la transmisión de señales a larga distancia y es adecuado para el monitoreo distribuido.
- **Forta adaptabilidad**: puede utilizarse en ambientes adversos, tales como altas temperaturas, alta humedad o situaciones inflamables y explosivas.

Los transmisores de presión inalámbricos mejoran el nivel de inteligencia de los equipos mediante la combinación de tecnología de detección y tecnología de comunicación inalámbrica.especialmente en el Internet Industrial de las Cosas (IIoT).

La posición correcta de la tubería de proceso del transmisor depende del medio que se mide. Para seleccionar una ubicación de instalación razonable, deben considerarse los siguientes puntos:
1) Los medios corrosivos o sobrecalentados no pueden estar en contacto directo con el transmisor;

2) Evite que la escoria se deposite en el interior del tubo a presión;

3) Utilice el tubo de presión lo más corto posible;

4) La altura hidráulica en las dos tuberías de presión debe estar equilibrada;

5) La tubería de presión debe instalarse en un lugar con un pequeño gradiente de temperatura y fluctuación;

Cuando se mida la presión del gas, debe instalarse una tubería de inducción de presión conectada a la tubería de proceso a menos de 45° de la dirección vertical hacia arriba o vertical hacia arriba.El transmisor debe instalarse por encima del puerto de presión lateral para permitir que el líquido se descargue en la tubería de procesoCuando se mide la presión del líquido, se requiere instalar una tubería de inducción de presión conectada a la tubería de proceso en dirección horizontal o dentro de 45° hacia abajo en dirección horizontal.El transmisor se instala debajo del puerto de presión en el lado para permitir que el gas se descargue en la tubería de proceso.

Especificación

El proceso de instalación del transmisor de presión inalámbrico es relativamente simple y flexible, pero para garantizar su precisión de medición y estabilidad de comunicación,Algunos puntos de instalación necesitan atención.Los siguientes son los pasos de instalación y las precauciones para el transmisor de presión inalámbrico:

Etapas de instalación

1. ** Seleccione la ubicación de la instalación**
- Asegúrese de que el emplazamiento de la instalación pueda reflejar la presión real medida y evite los puntos sin salida o las curvas de las tuberías.
- Elegir un lugar sin interferencias y evitar fuentes de interferencia electromagnética fuertes, como convertidores de frecuencia, transmisores de radio, etc.
- Asegúrese de que la señal pueda transmitirse sin problemas al extremo receptor.

2. **Conectar el medio medido**
- Utilice un conector adecuado para conectar el transmisor a la tubería de presión o a la interfaz de presión.
- Asegúrese de que la interfaz esté bien sellada para evitar fugas que afecten a la precisión de la medición.
- Evitar la exposición directa a fuertes vibraciones o cambios drásticos de temperatura durante la instalación.

3. **Configuración de suministro de energía y comunicación inalámbrica**
- Compruebe la batería o la fuente de alimentación externa para asegurarse de que el transmisor tenga suficiente alimentación.
- Configurar el módulo de comunicación inalámbrica y establecer parámetros de comunicación, tales como frecuencia, dirección de identificación, velocidad de transmisión de datos, etc.Asegurar que la configuración de comunicación coincida con el extremo receptor.
- Para las ocasiones en las que se requieran requisitos de seguridad contra explosiones, asegúrese de utilizar baterías o fuentes de alimentación a prueba de explosiones que cumplan con las normas.

4. ** Prueba de señal **
- Una vez finalizada la instalación, realizar una prueba de señal para confirmar que los datos pueden transmitirse al extremo receptor normalmente.
- Probar la exactitud de medición del transmisor de presión y calibrar el transmisor para cumplir los requisitos de medición.

5. ** Fija el transmisor **
- Utilice soportes o bridas de fijación apropiados para instalar firmemente el transmisor para evitar su desprendimiento.
- Si debe instalarse al aire libre, lo mejor es utilizar una cubierta protectora para proteger el dispositivo de factores naturales como el viento y la lluvia.

Precauciones

- **Evitar las vibraciones**: Si se instala en un lugar con grandes vibraciones, deben tomarse medidas para reducirlas, como la adición de almohadillas para reducirlas.
- **Mantenimiento regular**: comprobar la potencia de la batería del dispositivo y reemplazar o cargar la batería con regularidad.
- **Medidas de protección**: Para entornos hostiles, asegúrese de que el transmisor tenga una carcasa con un nivel de protección suficientemente alto, como IP65 o un nivel de resistencia al agua y al polvo superior.
- **Protección contra rayos y puesta a tierra**: Cuando se instale en zonas con rayos frecuentes, considere medidas de protección contra rayos y haga un buen trabajo de puesta a tierra.
Sugerencias de instalación para ocasiones especiales

- **Entorno de alta o baja temperatura**: Seleccione un transmisor adecuado para el rango de temperatura para evitar daños en el equipo debido a la temperatura alta o baja.
- **Ambiente explosivo**: utilizar transmisores de presión inalámbricos a prueba de explosiones y garantizar el cumplimiento de las normas y requisitos a prueba de explosiones.
- **Entorno marino o corrosivos**: Seleccionar un transmisor hecho de materiales resistentes a la corrosión para prolongar la vida útil del equipo.

La correcta instalación puede garantizar la precisión de medición y la estabilidad de transmisión de datos del transmisor de presión inalámbrico y prolongar su vida útil.

Mantenimiento del producto
1Todas las conexiones del transmisor inteligente no se pueden aflojar o desmontar a voluntad.
2. El transmisor de presión inteligente debe colocarse y manejarse con cuidado para evitar daños en el diafragma y otros accesorios.Debería ser devuelto a nuestra compañía.Al regresar, asegúrese de proteger el diafragma del transmisor y no deje que se dañe durante el transporte.Empaque todo el componente en materiales antivibración y envíelo de vuelta a nuestra empresa.

Desempaquetado y integridad del producto
1Al desempaquetar, compruebe si el embalaje está intacto y si el modelo, las especificaciones y el contrato de pedido del transmisor son coherentes con la lista de embalaje.Compruebe si los accesorios aleatorios están completos.
2- Accesorios para el diferencial de presión/transmisor de presión
● 1 copia del manual de instrucciones
● 1 copia del certificado del producto
● 1 copia de los datos de inspección de fábrica del producto
● 1 juego de enchufe, enchufe de cableado, soporte de montaje y tarjeta en forma de U (opcional)

Embalaje y entrega


Preguntas frecuentes
1P: ¿Qué información se debe proporcionar para elegir el modelo adecuado?
A: Campo de aplicación, presión nominal, temperatura media y media, fuente de alimentación, salida,
Rango de flujo, precisión, conexión y otros parámetros.
2P: ¿Es usted una empresa comercial o un fabricante?
R: Somos un fabricante certificado ISO especializado en instrumentos de medición de nivel y de flujo.
El servicio OEM y ODM está disponible. Bienvenido a visitarnos en China.
3P: ¿Cuál es su MOQ?
R: Para comenzar nuestra cooperación, el pedido de muestras es aceptable.
4P: ¿Cuál es su fecha de entrega para el medidor de flujo de aceite de combustible diésel de micro turbina inteligente?
R: La fecha de entrega es de aproximadamente 3-15 días hábiles después de recibir el pago.
5P: ¿Cuáles son sus términos de pago?
R: Apoyamos T/T, PayPal, Western Union.
Para el pedido de producción en masa, es un depósito del 30% por adelantado y un saldo del 70% antes del envío.
6P: ¿Tiene una garantía para el medidor de flujo?
R: Sí, tenemos la garantía de 12 meses.
