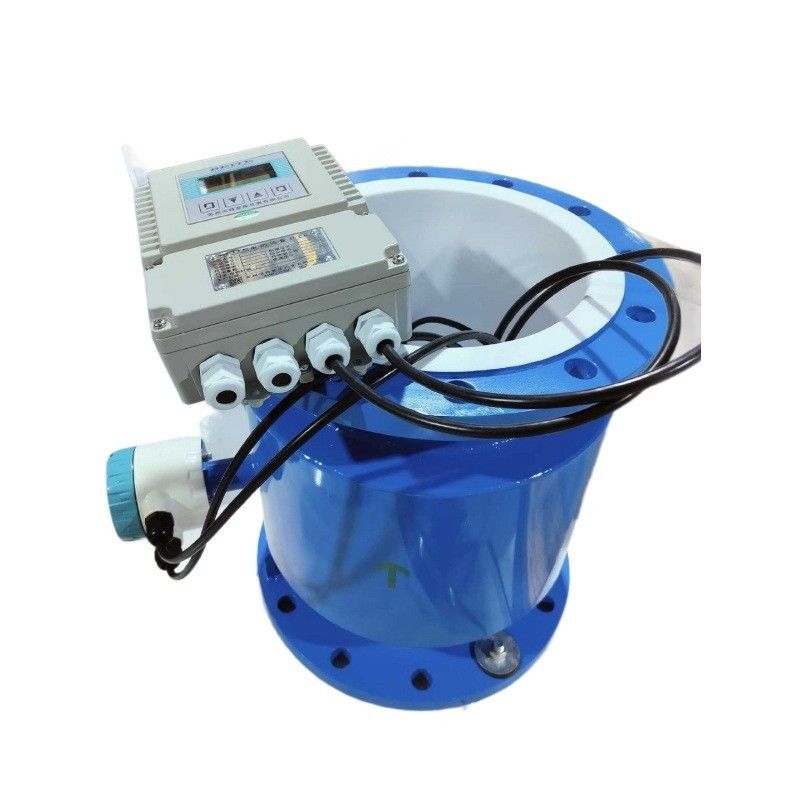

Medir el flujo de líquido de alta precisión medidor de flujo electromagnético

Introducción del medidor de caudal electromagnético

El medidor de flujo electromagnético es un instrumento de medición de flujo basado en el principio de inducción electromagnética de Faraday, que se utiliza ampliamente en la medición de flujo de líquidos y fluidos conductores.Su principio de funcionamiento puede resumirse brevemente en los siguientes pasos::

1Principio de inducción electromagnética de Faraday
El principio de funcionamiento del medidor de flujo electromagnético se basa en la ley de inducción electromagnética de Faraday, que describe que cuando un fluido conductor fluye a través de un campo magnético,una fuerza electromotriz (iLa magnitud de esta fuerza electromotriz es proporcional a la velocidad de flujo.

Específicamente, cuando el fluido pasa a través del campo magnético ubicado en la tubería del medidor de caudal, the charged particles in the fluid (such as ions in water) will move under the action of the magnetic field and generate an electromotive force (voltage) in a direction perpendicular to the magnetic field and the flow rateEsta fuerza electromotriz es proporcional al caudal del fluido.

2. Composición estructural
El caudalímetro electromagnético está compuesto principalmente por las siguientes partes:

- **Sensor**: Incluye un tubo de medición y un imán. El fluido que pasa por el tubo de medición genera una fuerza electromotriz al interactuar con el campo magnético.

- **electrodo**: el electrodo capta la señal de fuerza electromotriz al entrar en contacto con el fluido.perpendicular a la dirección del flujo de fluido.
- **Conversor de señal**: Convierte la señal de fuerza electromotriz recibida por el electrodo en una señal de flujo, y la muestra y procesa.

3Proceso de medición del caudal
- Efecto del campo magnético: Cuando el fluido pasa a través del tubo de medición del caudalímetro electromagnético, el imán incorporado genera un campo magnético perpendicular a la dirección del caudal.
- **Generación de fuerza electromotriz**: Cuando las partículas cargadas (como los iones) en el fluido se mueven en el campo magnético, se induce una fuerza electromotriz en el fluido según la ley de Faraday.La magnitud de la fuerza electromotriz es proporcional al caudal.
- **Adquisición de señal**: La fuerza electromotriz del fluido en el campo magnético es capturada por el electrodo,y la diferencia de voltaje entre el electrodo y el fluido refleja el caudal.
- **Procesamiento de la señal y cálculo del caudal**: mediante el procesamiento de la señal de fuerza electromotriz, el convertidor puede calcular el valor real del caudal del fluido.

4Ventajas y aplicaciones
- **Sin piezas mecánicas**: El caudalímetro electromagnético no tiene piezas mecánicas, por lo que no se desgasta y el coste de mantenimiento es bajo.
- ** Aplicable a fluidos conductores**: El caudalímetro electromagnético es adecuado para medir el caudal de diversos fluidos conductores, como el agua, aguas residuales, soluciones ácidas y alcalinas, lodos, etc.
- **No afectados por factores como la densidad, viscosidad, temperatura, etc. del fluido.**: Los resultados de las mediciones son independientes de las propiedades físicas del fluido y tienen una alta precisión.

5Escenarios de aplicación
- Tratamiento de aguas, procesos químicos, alimentos y bebidas, medicina, lodos, petróleo y gas, etc., especialmente cuando se miden fluidos corrosivos o viscosos.

Debe tenerse en cuenta que los caudalímetros electromagnéticos no pueden utilizarse para fluidos no conductores (como gas, líquidos de petróleo) o líquidos sin partículas cargadas en el fluido.

Salida de pulso
Hay dos tipos de salida de pulso disponibles para elegir: modo de salida de frecuencia y modo de salida de pulso.mientras que la serie de pulsos en modo de pulsoLa salida de frecuencia se utiliza generalmente para la medición de la velocidad de flujo y la totalización de corto período de tiempo.La salida de pulso se puede conectar a un contador externo directamente y a menudo se utiliza para un largo período de tiempo totalización.
Como se mencionó anteriormente, el circuito de colector abierto del transistor se utiliza para la salida de frecuencia e impulso. Por lo tanto, la fuente de alimentación y la carga de corriente continua externa son necesarias.

Características
1La medición no se ve afectada por la variación de la densidad de flujo, viscosidad, temperatura, presión y conductividad.Se garantiza una alta precisión de medición según el principio de medición lineal.
2No hay obstáculos en la tubería, no hay pérdida de presión y se requiere menos tubería recta.
3Los conductos DN 6 a DN 2000 cubren una amplia gama de tamaños de tubería.
4- Excitación del campo de ondas cuadradas de baja frecuencia programable, mejorando la estabilidad de medición y reduciendo el consumo de energía.
5Implementación de MCU de 16 bits, proporcionando una alta integración y precisión; Procesamiento totalmente digital, alta resistencia al ruido y medición confiable; Rango de medición de flujo de hasta 1500:1.
6Display LCD de alta definición con luz de fondo.
7La interfaz RS485 o RS232 admite la comunicación digital.
8Detección inteligente de tubos vacíos y medición de resistencia de electrodos que diagnostica con precisión la contaminación de tubos vacíos y electrodos.
9. Se implementan componentes SMD y tecnología de montaje en superficie (SMT) para mejorar la fiabilidad.

Principales aplicaciones

El medidor de flujo electromagnético TQMF se puede utilizar para medir el flujo de volumen del fluido conductor en una tubería cerrada.Se aplica ampliamente en la medición y control de flujo en los campos de la industria química y petroleraEn el caso de las empresas de la industria siderúrgica, del agua y de las aguas residuales, de la agricultura y del riego, de la fabricación de papel, de la industria alimentaria y de las bebidas y de la industria farmacéutica, la temperatura ambiente: sensor:-25 °C a + 60 °CConversor: -25°C a + 60°C. Humedad relativa: 5% a 90%; 1.4Condiciones de trabajo Temperatura máxima del fluido: Tipo compacto: 60°C Tipo remoto: Teflón 150°C Neoprene 80°C120°C Poliuretano 70°C Conductividad del fluido: ≥ 5 S/cm

Principios de medición

El principio de medición del caudalímetro electromagnético se basa en la ley de inducción electromagnética de Farady.un par de electrodos instalados por penetración de la pared del tubo de mediciónCuando el fluido conductor fluye a través del tubo de medición del sensor,la señal de voltaje en proporción directa a la velocidad de flujo promedio del fluido se inducirá en los electrodosLa señal es amplificada y tratada por el transmisor para realizar varias funciones de visualización.

Esquema del circuito del convertidor

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displayingEl esquema del circuito del convertidor se muestra en la figura 2.1.

Menú de configuración de parámetros

El menú de configuración del convertidor consta de 45 elementos, muchos de los cuales son configurados por el fabricante antes del envío, sin necesidad de cambiarlos al aplicarlos.Hay sólo unos pocos de ellos para ser establecido por el usuario de acuerdo con la aplicaciónLos elementos del menú se enumeran en la siguiente tabla:

Aplicación del escenario:

Preguntas frecuentes
1P: ¿Qué información se debe proporcionar para elegir el modelo adecuado?
A: Campo de aplicación, presión nominal, temperatura media y media, fuente de alimentación, salida,
Rango de flujo, precisión, conexión y otros parámetros.
2P: ¿Es usted una empresa comercial o un fabricante?
R: Somos un fabricante certificado ISO especializado en instrumentos de medición de nivel y de flujo.
El servicio OEM y ODM está disponible. Bienvenido a visitarnos en China.
3P: ¿Cuál es su MOQ?
R: Para comenzar nuestra cooperación, el pedido de muestras es aceptable.
4P: ¿Cuál es su fecha de entrega para el medidor de flujo de aceite de combustible diésel de la mini turbina inteligente?
R: La fecha de entrega es de aproximadamente 3-15 días hábiles después de recibir el pago.
5P: ¿Cuáles son sus términos de pago?
R: Apoyamos T/T, PayPal, Western Union.
Para el pedido de producción en masa, es un depósito del 30% por adelantado y un saldo del 70% antes del envío.
6P: ¿Tiene una garantía para el medidor de flujo?
R: Sí, tenemos la garantía de 12 meses.
