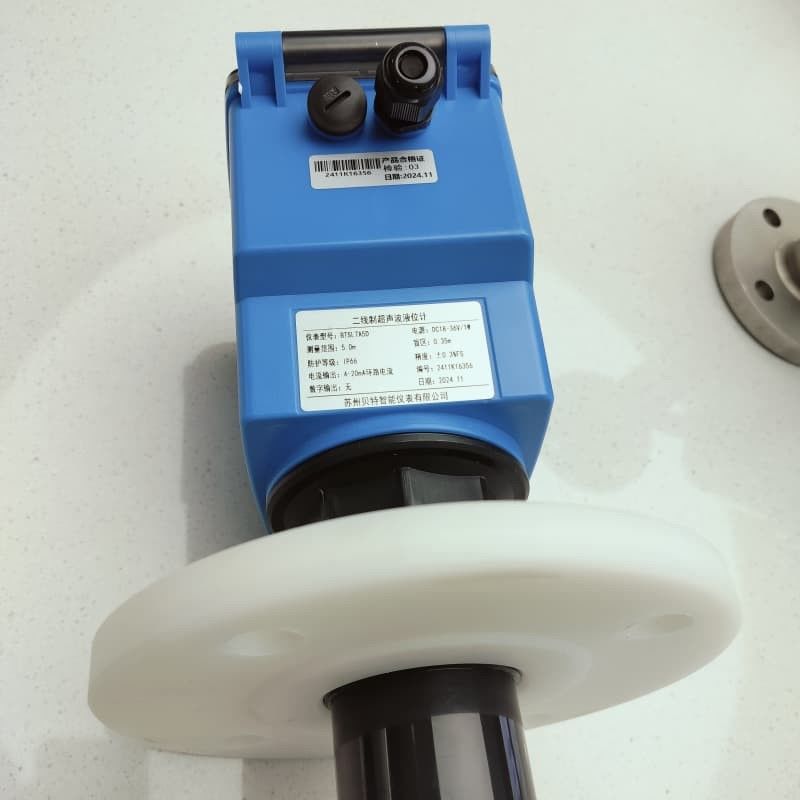

Automatización industrial avanzada de dos alambres, medidor de nivel de líquido ultrasónico

El medidor de nivel ultrasónico de dos hilos es un instrumento utilizado para medir el nivel de materiales líquidos o sólidos.control de materiales y gestión ambientalSu principio de funcionamiento es utilizar la diferencia de tiempo de propagación de la onda ultrasónica en el medio para determinar el nivel del líquido.El dispositivo calcula la altura del líquido o la altura de acumulación del material, emitiendo señales ultrasónicas y recibiendo señales reflejadas.

Principales características:

1. ** Diseño de dos cables**:

- A diferencia de los medidores de nivel tradicionales de cuatro o tres cables, el medidor de nivel ultrasónico de dos cables utiliza dos cables para la conexión: uno para la alimentación y el otro para la transmisión de la señal.El cableado y el cableado son más simples, lo que puede reducir los costes de instalación y mantenimiento.

2. **Alta precisión y alta estabilidad**:

- El medidor de nivel tiene una alta precisión de medición y estabilidad, y es adecuado para diversos requisitos de detección de nivel de líquido.

3. **Medición sin contacto**:

- Dado que la medición se realiza por onda ultrasónica, se puede evitar que el líquido o el material entre en contacto con el sensor, reduciendo los requisitos de mantenimiento causados por la corrosión del material,escalado y otros problemas.

4. ** Amplia aplicación **:
- El medidor de nivel ultrasónico de dos alambres se puede utilizar ampliamente en la medición de nivel, especialmente para líquidos corrosivos, tratamiento de aguas residuales, monitoreo del nivel del tanque, almacenamiento químico y otros campos.

5. **Forta capacidad anti-interferencia**:
- El dispositivo ha sido diseñado teniendo en cuenta los problemas de interferencia electromagnética en las instalaciones industriales, y por lo general tiene una gran capacidad antiinterferente y puede funcionar normalmente en entornos complejos.

6. **Alarma y control remoto**:
- Muchos medidores de nivel ultrasónicos de dos cables tienen una función de alarma de nivel de líquido, que puede enviar señales a tiempo para recordar a los operadores que se ocupen de ello.Las versiones modernas de medidores de nivel también admiten monitoreo remoto, que es conveniente para la gestión y el control remoto.

Principio de trabajo:
- El medidor de nivel ultrasónico de dos hilos utiliza el principio de propagación de la onda ultrasónica para la medición.la señal se propaga a la superficie del líquido o a la superficie del material y se refleja hacia atrásLa altura del nivel del líquido se calcula sobre la base del tiempo necesario para que la onda ultrasónica sea transmitida y recibida, combinada con la velocidad del sonido.La velocidad del sonido cambia según la temperatura, presión y constante dieléctrica del medio, por lo que suele ser necesario compensar estos factores para mejorar la precisión de la medición.

Ventajas:
- **Bajo coste**: el diseño de dos cables reduce la complejidad de la instalación y el cableado, reduciendo así los costes globales.
- **Fácil instalación**: El método de conexión de dos cables facilita la instalación en comparación con los dispositivos tradicionales de cuatro cables.
- **Ajustamiento remoto**: Muchos medidores de nivel ultrasónicos de dos alambres pueden admitir el ajuste y la configuración remotos, lo que es conveniente para el funcionamiento en el sitio.
Aplicaciones:
- **Industria del agua**: Se utiliza para el control del nivel de líquido durante el tratamiento de aguas residuales y de aguas residuales.
- **Petroquímica**: medición del nivel de líquido en los tanques de aceite y en los tanques de almacenamiento de productos químicos.
- ** Alimentos y bebidas **: Apto para el almacenamiento y control del nivel de alimentos y bebidas líquidos.
- **Industria de protección del medio ambiente**: supervisar los cambios del nivel de líquido en las diferentes piscinas de tratamiento.

Las notas:
1. **Factores ambientales**: La medición de los medidores de nivel ultrasónico puede verse afectada por factores ambientales como la temperatura, la humedad y la presión, y requiere una calibración adecuada.
2. **Superficie reflectante**: La superficie del líquido debe ser lisa. La espuma, el vapor, etc. pueden afectar la señal reflejada y causar errores de medición.
3. **Obstáculos**: El transmisor y receptor ultrasónicos del medidor de nivel deben estar protegidos de la suciedad o los sedimentos, de lo contrario la precisión de la medición se verá afectada.

Las ventajas del medidor de nivel ultrasónico de dos cables son su cableado simple y su bajo costo,pero también es necesario tener en cuenta los factores ambientales y las limitaciones anteriores en el uso real para garantizar una medición precisa.


Descripción

El medidor de nivel de líquido ultrasónico es un instrumento digital de nivel de líquido controlado por un microprocesador.La onda sonora es reflejada por la superficie del líquido y es recibida por el mismo sensor o receptor ultrasónicoSe convierte en una señal eléctrica a través de un cristal piezoeléctrico o un dispositivo magnetostrictivo, y se transmite y recibe por la onda sonora.tiempo para calcular la distancia desde el sensor hasta la superficie del líquido que se mideDebido a la medición sin contacto, el medio de medición es casi ilimitado y se puede utilizar ampliamente para medir la altura de varios materiales líquidos y sólidos.

Circuito de transmisión multipunto de bajo voltaje de múltiples pulsos, circuito de recepción multipunto de supresión de ruido de doble equilibrio
Mejora la fiabilidad del instrumento, resuelve el problema de la medición inexacta de niveles irregulares de material y mejora en gran medida la capacidad antiinterferencia,que le permite funcionar de forma estable cerca de la torre de transmisión de la subestación.
Ajuste automático de potencia, control de ganancia, compensación de temperatura.
La tecnología de detección de Yingling y las ricas funciones de software son adecuadas para diversos entornos complejos.
La tecnología de cálculo de forma de onda mejora la precisión de medición del instrumento.
La función de supresión del eco de interferencia garantiza la autenticidad de los datos de medición.
La conversión D/A de 16 bits mejora la precisión y la resolución de la salida actual.
El sensor está hecho de material de tetrafluoroetileno y puede utilizarse en diversas situaciones corrosivas.
Múltiples formas de salida: salida de relé programable, salida de corriente de 4-20mA de alta precisión, salida de comunicación digital de Rs-485, sonda de nivel de líquido ultrasónica dividida.


Especificación

Parámetros principales del medidor de nivel de líquido ultrasónico integrado

Principales parámetros del medidor de nivel de líquido ultrasónico de tipo split de tipo carcasa del sensor resistente a la corrosión

Indicadores técnicos

Principio de instalación
Cuando el medidor de nivel de líquido ultrasónico está en funcionamiento, el transductor (sonda) emite ondas sonoras de pulso de alta frecuencia que se reflejan en la superficie del objeto medido (superficie del agua).El eco reflejado refractado es recibido por el mismo transductor (sonda) y convertido en una señal eléctrica. El tiempo entre la transmisión y la recepción del pulso (el tiempo de movimiento de la onda sonora) es proporcional a la distancia entre el transductor y la superficie del objeto.La relación entre la distancia de transmisión de la onda sonora S, la velocidad del sonido C y el tiempo de transmisión T pueden expresarse por la fórmula: S= CXT /2
Al instalar un medidor de nivel de líquido ultrasónico, debe tenerse en cuenta el problema de la zona ciega del medidor de nivel de líquido ultrasónico.el transmisor ultrasónico no puede medir el nivel del líquidoPor lo tanto, al determinar el rango de medición del medidor de nivel de líquido ultrasónico, debe dejarse un margen de 50 cm.la sonda del transmisor debe ser superior al nivel máximo de líquidoLa posición es de unos 50 centímetros. Sólo de esta manera se puede garantizar el control preciso del nivel de líquido y la seguridad del medidor de nivel de líquido ultrasónico.
En el uso real, debido a malas consideraciones de instalación, el medidor de nivel de líquido se sumergió en agua, causando que el medidor de nivel de líquido se dañara completamente.
Características del medidor de nivel ultrasónico SGM
Bajo precio, pequeño tamaño y peso ligero, puede utilizarse para la medición del nivel sin contacto de líquidos y sólidos a granel en industrias alimenticias, químicas, de semiconductores y otras.y puede utilizarse para el monitoreo remoto del nivel y el control de la bomba.
Debe prestarse atención a la instalación mecánica: la instalación debe ser perpendicular a la superficie del objeto a medir, evitar que se utilice para medir objetos de espuma,y evitar que se instale a una distancia inferior a la distancia de la zona ciega de la superficie del objeto medido (zona ciega): cada producto tendrá una norma, que se conocerá con el producto), debe considerarse que la viga evita los materiales que bloquean y no cumple con la boca de llenado y la pared del recipiente.Cuando se detecten grandes objetos sólidos, la orientación de la sonda debe ajustarse para reducir los errores de medición.

Catálogo

Embalaje y entrega


Preguntas frecuentes
1P: ¿Qué información se debe proporcionar para elegir el modelo adecuado?
A: Campo de aplicación, presión nominal, temperatura media y media, fuente de alimentación, salida,
Rango de flujo, precisión, conexión y otros parámetros.
2P: ¿Es usted una empresa comercial o un fabricante?
R: Somos un fabricante certificado ISO especializado en instrumentos de medición de nivel y de flujo.
El servicio OEM y ODM está disponible. Bienvenido a visitarnos en China.
3P: ¿Cuál es su MOQ?
R: Para comenzar nuestra cooperación, el pedido de muestras es aceptable.
4P: ¿Cuál es su fecha de entrega para el medidor de flujo de aceite de combustible diésel de la mini turbina inteligente?
R: La fecha de entrega es de aproximadamente 3-15 días hábiles después de recibir el pago.
5P: ¿Cuáles son sus términos de pago?
R: Apoyamos T/T, PayPal, Western Union.
Para el pedido de producción en masa, es un depósito del 30% por adelantado y un saldo del 70% antes del envío.
6P: ¿Tiene una garantía para el medidor de flujo?
R: Sí, tenemos la garantía de 12 meses.
