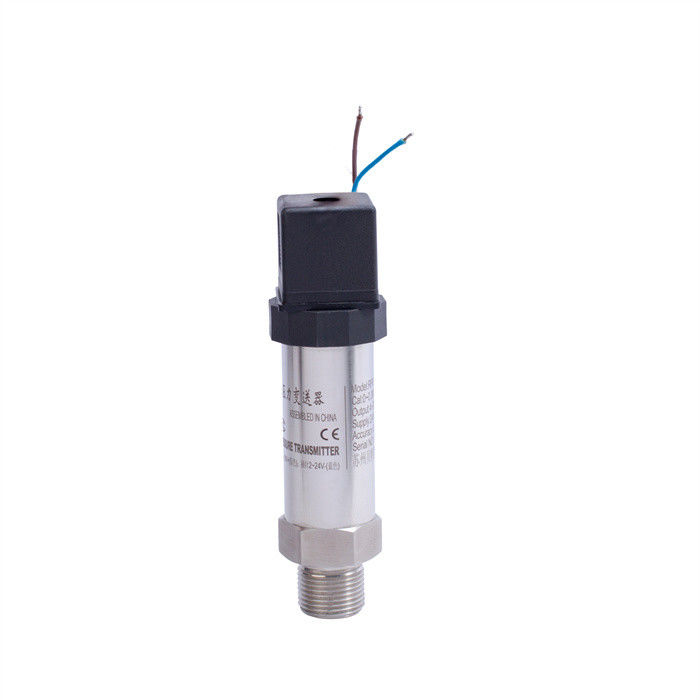

Transmisor de presión compacto Transductor de presión Instrumento

Modulo de placa de circuito
El módulo de placa de circuito del transmisor es una placa de circuito que utiliza un circuito integrado específico y una tecnología de envasado de superficie.La placa de circuito recibe la señal del sensor y la corrige y la linealizaLa parte de salida del módulo de la placa de circuito convierte la señal digital en una señal de salida analógica.y el transmisor HART puede comunicarse con el operador de mano HART o el software superior del ordenador.
1.2.1 Conversión A/D
El circuito de conversión A/D utiliza un circuito integrado de 16 bits de baja potencia para convertir la salida de corriente analógica del demodulador en una corriente digital,que se proporciona al microprocesador como señal de entrada.
1.2.2 Microprocesador
El microprocesador del transmisor controla la conversión de A/D y D/A, y también puede realizar autodiagnóstico y realizar comunicación digital.un valor de presión digital es procesado por un microprocesador y almacenado como un número para garantizar correcciones precisas y conversión de unidades de ingenieríaAdemás, el microprocesador también puede completar la linearización del sensor, la relación de rango, el tiempo de amortiguación y otras funciones.
1.2.3 Memoria EEPROM
EEPROM almacena toda la configuración, la caracterización y los parámetros de ajuste digital, la memoria no es volátil, así que incluso si la energía está apagada,Los datos almacenados pueden seguir intactos para lograr una comunicación inteligente en cualquier momento..
1.2.4 Conversión D/A
La conversión D/A convierte la señal digital corregida enviada por el microprocesador en una señal analógica de 4-20mA y la emite al bucle.
1.2.5 Comunicación digital
El transmisor es probado y configurado usando un comunicador o a través de cualquier sistema que admita el protocolo de comunicación HART para completar la comunicación.El protocolo HART utiliza la tecnología estándar de la industria BELL202 de cambio de fase de frecuencia (FSK), con una señal digital de 1200Hz o 2200Hz superpuesta a la señal de 4 ~ 20mA para lograr la comunicación, la comunicación, la señal de frecuencia en el proceso de 4 ~ 20mA no produce ninguna interferencia.

Parámetro funcional
Medios de uso: líquido, gas y vapor.
Rango de medición: véase el certificado y la etiqueta del producto.
Señal de salida: dos cables 4 ~ 20Ma DC o número HART superpuesto en 4 ~ 20Ma DC
señal de palabra, por el usuario libre elección de salida lineal o de salida de raíz (presión diferencial).
Fuente de alimentación: La fuente de alimentación es de 12 ~ 45VDC y la fuente de alimentación general de trabajo es de 24VDC.
Carga: la resistencia máxima a la carga RL de la placa de circuito es: RL = (Vs-12V) /0,023A,
En la fórmula, RL: la resistencia máxima a la carga Ω, la RL máxima es 600Ω durante la comunicación; Vs: fuente de alimentación
Voltado V.

Alcance y posición cero: El transmisor se puede ajustar mediante botón en el lugar o mediante la adopción de HART
El comunicador se ajusta de forma remota.
Transferencia positiva y negativa: Transmisor de presión diferencial: la transferencia positiva máxima es el límite superior del rango de medición (URL)
El mismo que a continuación) diferencia del rango de medición; La migración negativa máxima es URL.
El valor de transferencia positivo es la diferencia entre la URL y el intervalo medido.
Transmisor de presión absoluta: la transferencia positiva máxima es la diferencia entre la URL y el rango medido; sin carga
Migración.
Alarma de falla: el programa de autodiagnóstico detecta una falla con una salida analógica superior o inferior a 22 mA
En una alarma de 3,9 mA, la señal de alarma alta y baja se puede seleccionar mediante un interruptor electrónico de componentes.
Protección de escritura del estado del transmisor: encienda un interruptor en un componente electrónico para evitar la configuración del transmisor
El cambio.
Rango de temperatura: circuito electrónico: -30 ~ +85°C

Elementos sensibles (llenos con aceite de silicona): -40 ~ + 104 °C (llena con aceite inerte): -184 ~ + 71 °C
Temperatura de almacenamiento: -30 ~ + 85°C
Tiempo de arranque: amortiguación máxima < 2 s
Absorción por volumen: < 0,16 cm3
Amortización: la amortiguación eléctrica es de 0 ~ 16s, se puede ajustar a intervalos de 0,1s, elemento sensible (carga
Aceite de silicona) tiempo natural 0.2s, el tiempo de amortiguación del código de rango 3 es 0.4s.

Embalaje y entrega


Preguntas frecuentes
1P: ¿Qué información se debe proporcionar para elegir el modelo adecuado?
A: Campo de aplicación, presión nominal, temperatura media y media, fuente de alimentación, salida,
Rango de flujo, precisión, conexión y otros parámetros.
2P: ¿Es usted una empresa comercial o un fabricante?
R: Somos un fabricante certificado ISO especializado en instrumentos de medición de nivel y de flujo.
El servicio OEM y ODM está disponible. Bienvenido a visitarnos en China.
3P: ¿Cuál es su MOQ?
R: Para comenzar nuestra cooperación, el pedido de muestras es aceptable.
4P: ¿Cuál es su fecha de entrega para el medidor de flujo de aceite de combustible diésel de micro turbina inteligente?
R: La fecha de entrega es de aproximadamente 3-15 días hábiles después de recibir el pago.
5P: ¿Cuáles son sus términos de pago?
R: Apoyamos T/T, PayPal, Western Union.
Para el pedido de producción en masa, es un depósito del 30% por adelantado y un saldo del 70% antes del envío.
6P: ¿Tiene una garantía para el medidor de flujo?
R: Sí, tenemos la garantía de 12 meses.
